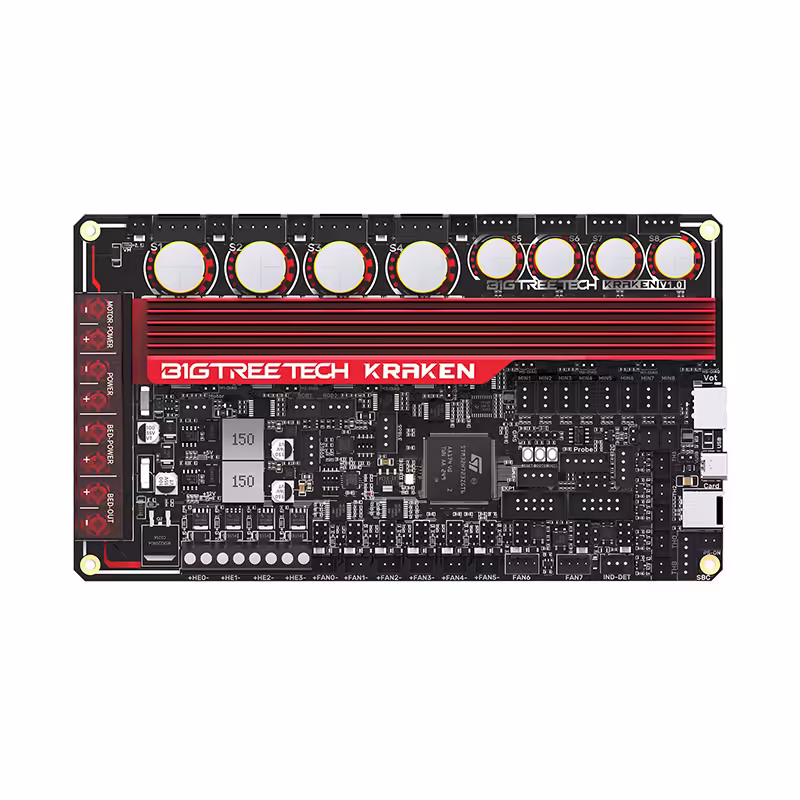

BIGTREETECH Kraken V1.0 to zaawansowana 32-bitowa płyta główna stworzona z myślą o dużych drukarkach 3D. Dzięki zintegrowanym sterownikom silników krokowych o wysokim napięciu i natężeniu (24V-60V), umożliwia łatwe podłączenie do silników o dużej mocy, co upraszcza konstrukcję obudowy i zwiększa wydajność urządzenia.

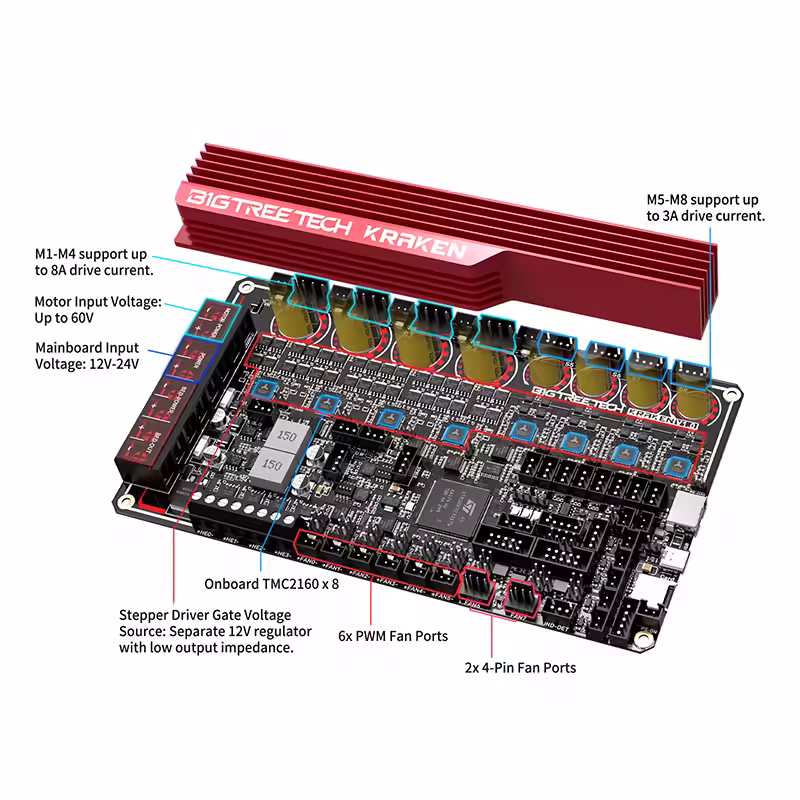

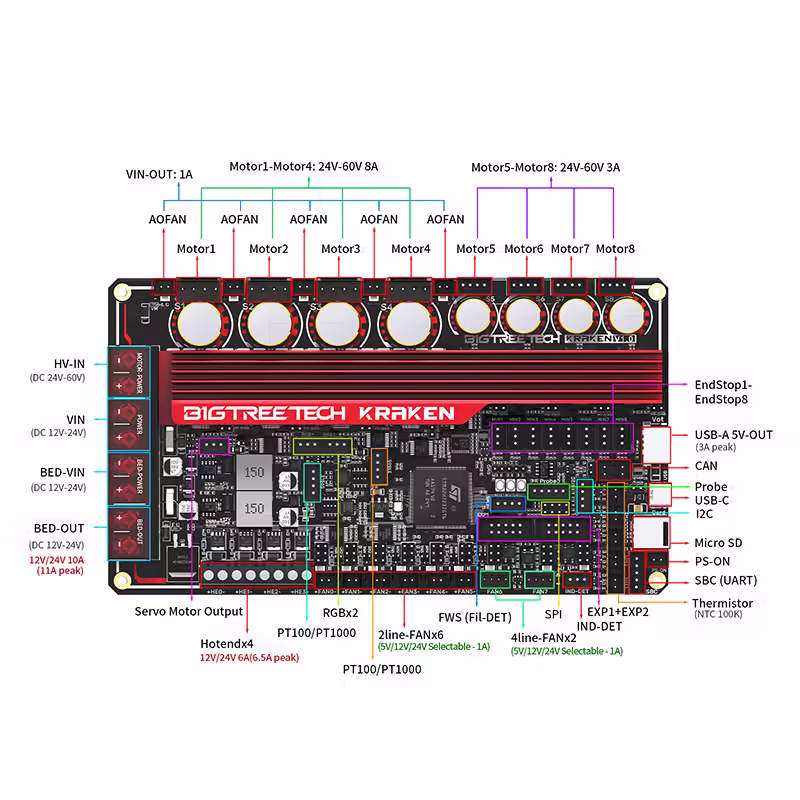

Jednym z kluczowych atutów płyty jest integracja zaawansowanych sterowników silników krokowych TMC2160. Obsługują one napięcie wejściowe w zakresie 24–60 V i oferują maksymalny prąd sterowania wynoszący 8 A dla osi M1–M4 oraz 3 A dla M5–M8. Dzięki zintegrowanym sterownikom użytkownik może zmniejszyć ilość dodatkowych komponentów, co upraszcza budowę drukarki oraz zwiększa niezawodność całego systemu. Sterowniki te pracują w trybie SPI, co zapewnia precyzyjną kontrolę i wysoką efektywność działania.

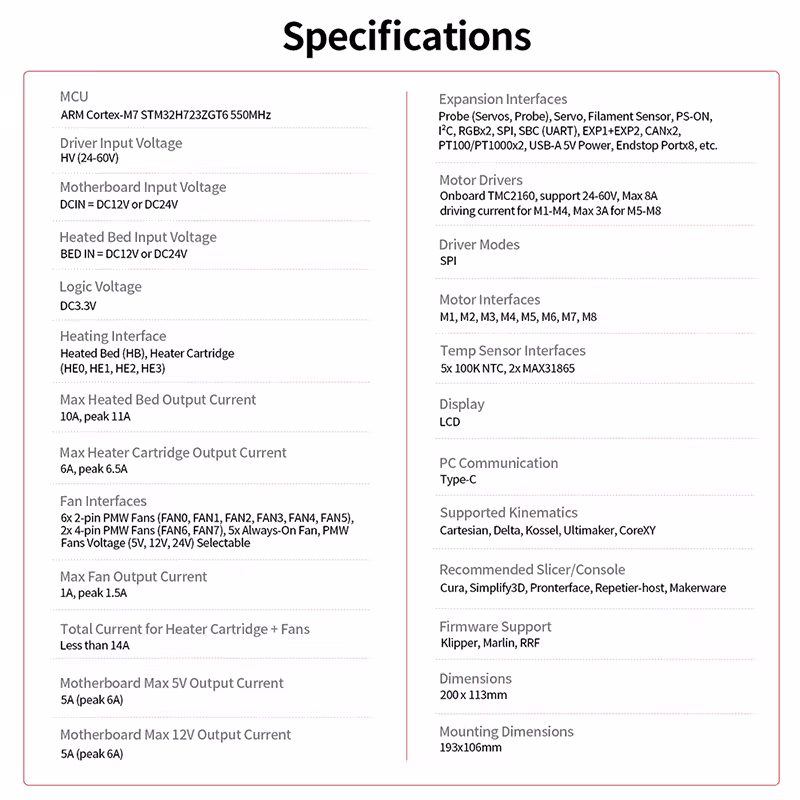

Sercem płyty jest mikroprocesor STM32H723ZGT6 z rdzeniem ARM Cortex-M7 o częstotliwości 550 MHz, zapewniający szybkie i płynne przetwarzanie poleceń. Kompatybilność z oprogramowaniem Marlin, Klipper i RRF pozwala na elastyczne dostosowanie do różnych potrzeb użytkowników.

Kraken V1.0 obsługuje jednoczesną pracę dwóch głowic drukujących, co zwiększa efektywność druku bez kompromisów w jakości. Dzięki dwóm interfejsom CAN możliwe jest równoczesne podłączenie obu głowic do modułu EBB (Extruder Breakout Board), co rozszerza możliwości konfiguracji drukarki.

Płyta oferuje wszechstronne opcje łączności, w tym możliwość podłączenia zewnętrznych komputerów jednopłytkowych, takich jak BTT PI czy Raspberry Pi, co zwiększa elastyczność i kontrolę nad procesem druku. Dodatkowo, obsługuje precyzyjną kontrolę temperatury dzięki wsparciu dla dwóch kanałów MAX31865 oraz dwóch kanałów PT100/PT1000.

Aby zapewnić stabilność i bezpieczeństwo, Kraken V1.0 wyposażono w obwód eFuse, chroniący płytę przed przeciążeniami i innymi potencjalnymi zagrożeniami, co gwarantuje niezawodność podczas długotrwałego użytkowania.
